工具顯微鏡
型號：JGX-2
工具顯微鏡
特點：

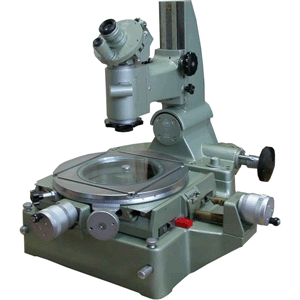

   大型工具顯微鏡JGX-2型是一種以影象法作為測量基礎的精密光學測量?jī)x器，加上測刀也能以軸切法來進生更精確的測量。儀器備有多種附件，從而使測量項目有所增加。并配備不同的放大倍率，以便對微小工件也能作精確的測定，在儀器上配裝附加的投影設備后，還可作為輪廓投影儀使用。大型工具顯微鏡為機器制造工廠、科學研究機關及高等院校的計量部門廣泛使用的一種多性能計量?jī)x器。
工具顯微鏡
可以作以下各項測定：
   1、檢定樣板、樣板刀、沖模和凸輪的形狀。
   2、測量螺紋的中徑、外徑、內徑、螺距、螺形角、螺形角對螺紋軸的輪廓位置和螺紋形狀（齒面圓整性、平坦性、平直度等）。
   3、測量螺紋車刀、螺紋梳形車刀、螺紋銑刀的螺形角、各種樣板銑刀和各種形狀的樣板的輪廓角等。
   4、使用光學定位器測量?jī)?nèi)孔和各種槽的寬度。
   5、使用雙像目鏡測量?jī)煽组g中心距離及零件上的狹縫、線段或具有對稱圖形之間的距離等。
   6、使用圓弧輪廓目鏡，可方便精確地測量半徑0.1-100的圓弧尺寸。
工具顯微鏡
用途：
   JGX-2大型工具顯微鏡是工具制造廠產品鑒定的基本工具，也適用于其它精密機械制造廠，科學研究單位及學校等，供生產或科學研究之用。

工具顯微鏡
技術參數：

類   型	JGX-2
測 量 范 圍	縱向移動	應用測微螺桿：0-25mm
		應用測微螺桿及量塊：0-150mm
	橫向移動	應用測微螺桿：0-25mm
		應用測微螺桿及量塊：0-50mm
圓工作臺直徑	280mm
圓工作臺旋轉角度范圍	0-360°
顯微鏡立桿側向傾斜角度范圍	±12°
測角目鏡分度范圍	0-360°
輪廓目鏡分度范圍	±7°
物鏡至工作臺間較大的間距	≈200mm
光軸中心至立柱間較大間距	≈166mm
頂針架裝夾工件的較大長度	直徑≤ф39mm的工件：315mm
	直徑≤ф85mm的工件：235mm
V型支架裝夾工件的較大直徑	130mm
工作距離與視場直徑	物鏡放大倍率		總放大倍數	工作距離	視場直徑
	1X		10X	≈78mm	≈21mm
	3X		30X	≈69mm	≈7mm
	5X		50X	≈49mm	≈4.2mm
儀器外形尺寸	長*寬*高（900*600*550mm）
儀器與外包裝重量	150公斤
