隨著計算機的普及,計算機在各行業中的應用也越來越多.今天我們就顯微鏡與計算機的組合重點介紹一下.
較早的雛形應該是相機型顯微鏡,將顯微鏡下得到的圖像通過小孔成像的原理,投影到感光照片上,從而得到圖片.或者直接將照相機與顯微鏡對接,拍攝圖片.隨著CCD攝像機的興起,顯微鏡可以通過其將實時圖像轉移到電視機或者監視器上,直接觀察,同時也可以通過相機拍攝.80年代中期,隨著數碼產業以及電腦業的發展,顯微鏡的功能也通過它們得到提升,使其向著更簡便更容易操作的方面發展.到了90年代末,半導體行業的發展,晶圓要求顯微鏡可以帶來更加配合的功能,硬件與軟件的結合,智能化,人性化,使顯微鏡在工業上有了更大的發展.
視頻顯微鏡是將傳統的顯微鏡與攝像系統,顯示器或者電腦相結合,達到對被測物體的放大觀察的目的.
常用種類:
簡單型:顯微鏡+CCD+監視器/電視機/液晶
科研型:金相顯微鏡+CCD/CMOS+電腦+測量軟件
儀器用途
檢測顯微鏡在觀察物體時能產生正立的三維空間影像.立體感強,成像清晰和寬闊,又具有長工作距離,并是適用范圍非常廣泛的常規顯微鏡.它操作方便、直觀、檢定效率高,適用于電子工業生產線的檢驗、印刷線路板的檢定、印刷電路組件中出現的焊接缺陷(印刷錯位、塌邊等)的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢定等等,它將實物的圖像放大后顯示在計算機的屏幕上,可以將圖片保存,放大,打印.配測量軟件可以測量各種數據.
1.連續視頻顯微鏡
連續型視頻顯微鏡在觀察物體時能產生正立的三維空間影像.立體感強,成像清晰和寬闊,又具有長工作距離,并是適用范圍非常廣泛的常規顯微鏡.連續型視頻顯微鏡操作方便、直觀、檢定效率高,適用于電子工業生產線的檢驗、印刷線路板的檢定、印刷電路組件中出現的焊接缺陷(印刷錯位、塌邊等)的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢定等等,連續型視頻顯微鏡將實物的圖像放大后顯示在計算機的屏幕上,可以將圖片編輯、保存和打印.配測量軟件可以測量各種數據.
連續型視頻顯微鏡系統是將精密的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機圖像處理技術完美地結合在一起而開發研制成功的一項高科技產品.可以在顯示屏上很方便地觀察實時動態圖像,并能將所需要的圖片進行編輯、保存和打印.

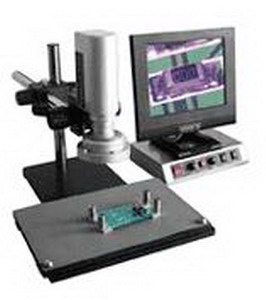

上海光學儀器廠生產的連續視頻顯微鏡產品介紹:
視頻顯微鏡M-8LCD
產品簡介：
M-8LCD視頻顯微鏡高畫質、高分辨率LCD屏幕、體積小、有效節省空間，可實現兩維平面觀察和三維立體觀察。降低勞動強度，徹底解決長期在顯微鏡下工作的疲勞和損傷。
M-8LCD視頻顯微鏡
技術參數：
|
型 號 |
M-8LCD |
|
LCD液晶顯示器 |
屏幕尺寸：8英寸 |
|
分辨率：800 × 600 (8") |
|
BNC視頻輸出接口，可以接計算機用于圖像存儲和處理 |
|
光學主機 |
0.7X～4.5X連續變倍，帶倍數定位 |
|
總放大倍數 |
3.3X～147X (8") |
|
觀察器 |
標準35° |
|
電源 |
85～265V, 50/60Hz |
|
選購件 |
物鏡：0.3X、0.5X、0.75X、1X、1.5X、2X |
|
觀察器：25°、45°、55° |
|
可配套不同的顯微鏡支架和光源，滿足不同客戶需求 |
|
儀器成套性 |
內置LED照明光源 |
|
激光中心定位器 |
|
合格證、保修卡 |
|
使用說明書 |
2.三維數碼視頻顯微鏡
三維數碼視頻顯微鏡,具有低崎變、高分辨率、大景深、視場平坦、視場范圍大、齊焦性好等特點.
簡便操作,手動變換觀察角度的方式.
角度觀察裝置,可以實現3D圖像效果,提供35°角旋轉觀察,可以從不同角度觀察立體元器件和深孔,廣泛應用于PCB焊點檢測和精密電子檢測.
超高亮度LED燈光照明,理論壽命可以達到2萬小時.LED光源帶分區照明,可以從不同角度實現照明,以適合不同角度觀察.
可以選用其他配套物鏡和攝影攝像目鏡,從而獲得不同大小的倍數、視野范圍和景深.

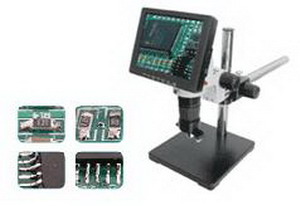

上海光學儀器廠生產的三維視頻檢測顯微鏡介紹:
三維視頻檢測顯微鏡M-3D7
產品簡介：
1、優質光學系統、高分辨率、大視場和高變倍比。
2、簡便操作，可以實現電動變倍及電動聚焦。
3、角度觀察裝置，實現3D圖像效果，提供25度，35度和45度可變角度觀察，可以從不同角度觀察，可以從不同角度觀察立體元器件和孔深，M-3D7三維視頻檢測顯微鏡廣泛應用于電子、機械等行業。  M-3D7三維視頻檢測顯微鏡
技術參數：
|
型 號 |
M-3D7 |
|
主機變倍范圍 |
0.7X～4.5X |
|
變倍比 |
1:6.5 |
|
較大綜合放大倍率 |
4.65～1080X(在兩維觀察時選用高倍數物鏡，選用1/3英寸 CCD和14英寸監視器) |
|
物方較大視場角 |
2ω=19.5° |
|
像方視場角 |
2ω=7.6° |
|
XY平臺較大移動行程 |
X：300mm， Y：250mm |
|
較大載物平面面積：440mmX290mm |
|
平臺外觀尺寸：440X290X36mm |
|
線路板支撐架 |
使用高度：40mm |
|
整機電壓輸入 |
85-240V，50/60HZ |
|
選購件 |
觀察角度：0º、25º、45º和55º |
|
底光源：2X2英寸發光面積 LED或冷光源（平臺帶底光玻璃選配） | |
