一、光電自準直儀
儀器的光學系統如圖2—20所示
       如果狹縫振動中心與十字線像重合，則指示電表15的指針指零，這就是瞄準位置；如果狹縫中心偏離了十字線像，則指示電表的指針就離開零位。當電表指針歸零時，刻度分劃板的刻線和十字線像了正好處于對準的位置。這就是起到了精確瞄準的作用。

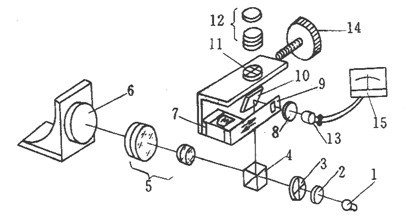

圖 2—20      儀 器 光 學 系 統
1－光源；2－聚光鏡；3－分劃板；4-立方直角棱鏡；5-物鏡；6-反射鏡；7-振子；8-聚光鏡；9-狹縫；10-分光鏡；11-刻度分劃板；12-目鏡；13-光電元件；
14-測微鼓輪；15-指示電表

二、激光準直儀

激光準直儀是利用激光具有能量高、方向性好等特點，提供了一條直線性極好的可見激光束，以作為測量基準。激光準直儀的測量距離大，測量精度高。
圖2—21  為激光準直儀的工作原理圖
    激光準直儀是用激光束作為測量的基準，易受溫度和氣流等因素的影響。除了儀器本身要采取一些防范措施外，對其測量環境即防震、防熱、防氣流抖動等都提出較高的要求，否則將會影響測量精度。

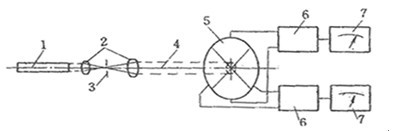

圖 2—21  激光準直儀工作原理
1—氦氖激光器    2—平行光管    3—針孔光闌    4—激光束
  5—光電探測器（四象限靶）   6—運算電路   7—指示電表
